파이프 랙 시스템 종합 솔루션 - HJ-1 산업용 저장 금속 파이프 조인트

제품 설명

제품 개요

파이프 래크 시스템은 가장 약한 연결점만큼만 신뢰할 수 있습니다. 그리고 HJ-1 금속 파이프 조인트 (HJ-1 Metal Pipe Joint) 는 그 신뢰할 수 있는 기초가 되도록 설계되었습니다.특히 23mm 벽 두께 파이프 랙 파이프에 설계, HJ-1는 정밀 가공 CRS 냉불 철체를 사용하여 구조적으로 건전하고 부식 저항성 연결을 제공합니다.그리고--비판적으로--시스템 구성이 바뀌어야 할 때 재사용할 수 있습니다.. HJ-1는 완전한 키트로 도착합니다: 두 개의 H-1 관절체와 전체 조립에 필요한 M6x25 하드웨어가 추가되어 설치에 빠진 패스트펜이나 호환성 문제가 없습니다. The bolted connection mechanism uses the M6 hardware to create a clamp-style joint that captures the pipe from both sides -- a double-sided clamping configuration that distributes loading forces more evenly than single-clamp alternatives and reduces stress concentrations at the pipe wall.

기술 사양

주요 이점

· 완전한 키트 배달 - HJ-1 배 H-1 관절과 M6x25 하드웨어 모두, 조립을 완료하는 데 필요한 고정 장치없이 구조 하드웨어를받는 일반적인 문제를 제거합니다.

· 23mm 파이프 벽 호환성 표준 사양으로 HJ-1은 23mm 파이프 벽 두께를 위해 특별히 설계되었습니다.맞춤형 셔밍이나 수정 없이 차원의 적합성을 보장합니다.

· Double-side clamping joint geometry -- the two H-1 joints in each HJ-1 create a symmetrical clamping configuration that distributes mechanical loads more evenly and reduces stress concentrations at the pipe wall interface

· CRS 냉접속철과 전극분해 -- 같은 재료와 코팅 사양이 까다로운 산업환경에서 사용되죠.파이프 래크 시스템이 요구하는 구조 강도와 부식 저항의 조합을 제공하는

· 시스템 라이프사이클 관리를 위해 재사용할 수 있습니다. 영구적으로 조립된 용접 시스템과는 달리 HJ-1은 해체되고 관절과 파이프가 새로운 구성으로 재배포될 수 있습니다.여러 시설 레이아웃에서 재료 투자의 사용 수명을 연장하는 것

신청서

창고 및 유통 센터에 대한 파이프 래크 시스템 구축, 생산 라인 구조 프레임, 산업용 저장 래킹, 메즈니언 및 플랫폼 지원 구조컨베이어 지원 프레임, 기계 보호 프레임. The reusable nature of the HJ-1 system makes it the preferred choice for third-party logistics operators and contract manufacturers who may need to recover and redeploy their racking infrastructure at the end of a contract term, 그리고 지속적인 개선 또는 운영 우수성 프로그램의 일환으로 레이아웃을 적극적으로 관리하는 모든 시설.

이 방법 이 효과적 인 이유

볼트 된 파이프 랙 관절의 엔지니어링은 클램핑 힘과 파이프 벽 무결성 사이의 미묘하지만 중요한 타협을 포함합니다.HJ-1는 두 조각의 H-1 클램핑 디자인을 통해 이 타협을 관리M6 볼트가 꽉 잡히면, H-1 관절 두 개가 서로 반대쪽에서 파이프에 부딪히며, 엔지니어들이 고정 지점에서 '두 배 절단' 부하 상태를 만들어 냅니다. Double shear is significant because it roughly doubles the load-carrying capacity of the connection compared to a single-sided clamp -- the force is distributed across two cross-sectional areas of the fastener rather than oneCRS 냉불 철기 기판은 냉불은 더 얇고 일관성있는 곡물 구조를 생산하기 때문에 여기서 중요합니다.이것은 M6 하드웨어의 스레드가 교차 스레드없이 합체에 깔끔하게 연결되고 진동 및 동적 부하에서 전하를 유지한다는 것을 의미합니다.. The electrophoresis coating contributes to this by maintaining a consistent coefficient of friction at the joint interfaces -- the coating does not compress or cold-flow under clamping load the way polymer-based coatings can, 그래서 관절은 반복 된 조립 및 해제 주기에 걸쳐 긴축 사양을 유지합니다.

조합:

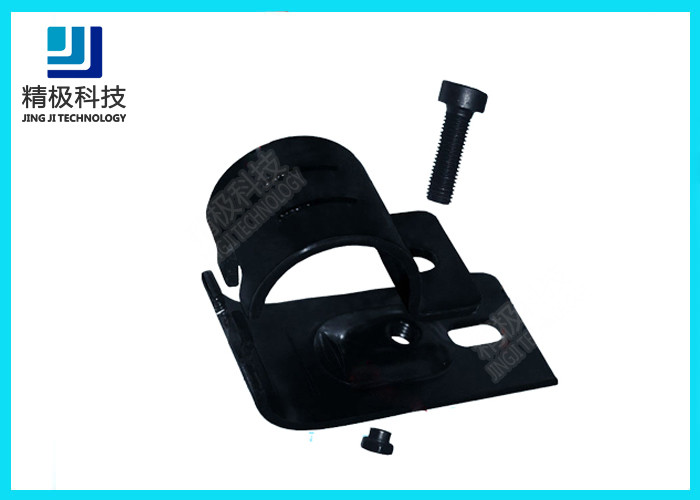

한 HJ-1는 H-1의 2 pcs와 M56 * 25 견과류와 나사 한 세트를 결합

왜 우리의 제품을 선택합니까?
1) 우리는 파이프 래크 시스템의 직접 제조, 우리는 파이프 래크 시스템의 모든 시리즈를 생산, 금속 관절, 플라스틱 관절, 가벼운 파이프, 롤러 트랙, 파이프 래크 시스템의 액세서리.
2) 우리는 10 년 이상 금속 파이프 합동이이 제품 시리즈를 생산, 중국에 파이프 랙 시스템을 생산하는 초기 공장.
