제품 상세 정보:
|
|
| Place of Origin: | Shen Zhen China |
|---|---|
| 브랜드 이름: | Kutede |
| 인증: | ISO |
| Model Number: | JP-DIP800-B |
|
결제 및 배송 조건:
|
|
| Minimum Order Quantity: | 1 set |
| 가격: | 협상 가능 |
| Packaging Details: | Export wooden case / carton box/Pallet for export |
| Delivery Time: | 15-25 working day after received the deposit(The actual situation according to the quantity) |
| Payment Terms: | T/T |
| Supply Ability: | 300sets per mouths |
|
상세 정보 |
|||
| Material: | 6063-T5 Aluminum Alloy Frame + Anti-static PVC Green Belt (Customizable) | Standard Size: | Length 3m / 4m /6m, Height 750~1100mm, PCB width 50-300mm, Fully Customizable |
|---|---|---|---|
| Belt Type: | Anti-static ESD PVC Conveyor Belt | Speed Range: | 0.1~5 m/min, Stepless Adjustable |
| Power Supply: | AC220V 50/60Hz (Voltage Customizable) | Working Mode: | Bilateral Dual-side Operation |
| Application: | DIP PCB Through-hole Component Plug-in Assembly Line | Customization: | Support Non-standard Customization According To Workshop Layout |
제품 설명

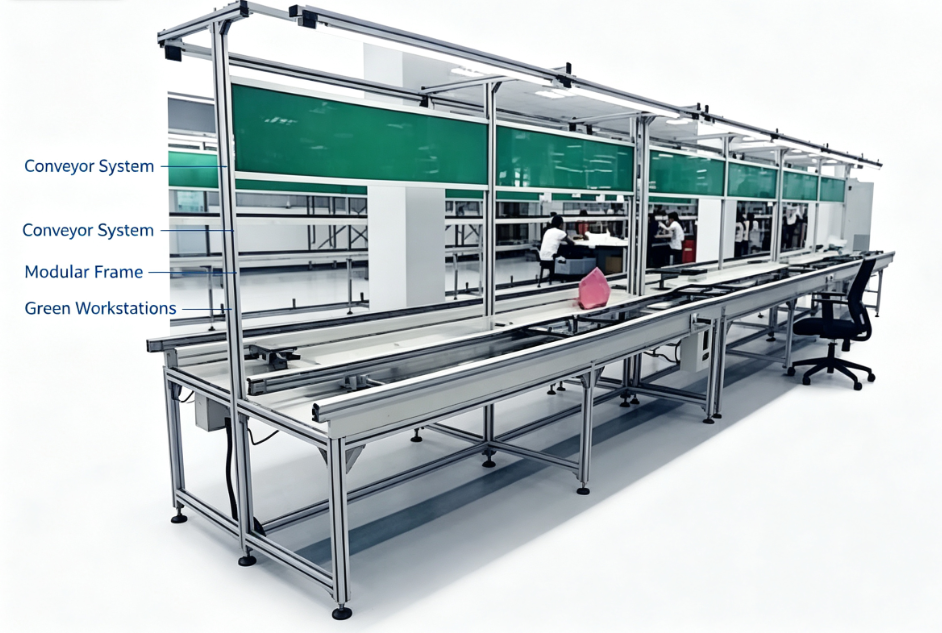

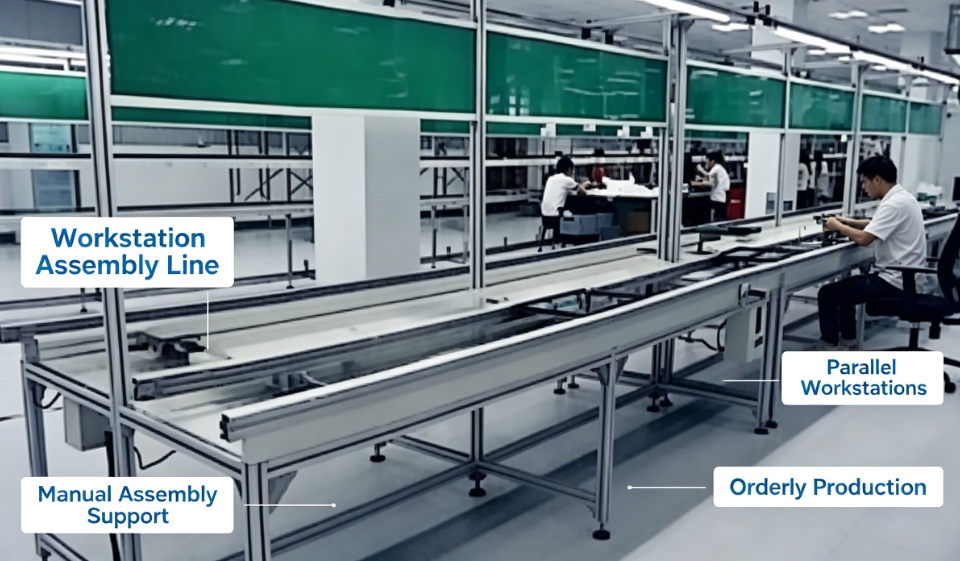

JP-DIP800-B 쌍방향 자동 플러그인 라인은 전자제품 제조 작업장에서 DIP 구멍 구성 요소 삽입 조립을 위해 특별히 설계되었습니다.이 쌍측 작업 컨베이어는 알루미늄 합금 프레임과 반 정적 벨트 전송 시스템을 채택, 운영자가 PCB 저항, 콘덴시터, 커넥터 및 다른 뚫린 구멍 부품을 연결하는 작업을 위해 선의 양쪽에서 동시에 작업 할 수 있습니다.그것은 원활하게 SMT 생산 라인과 연결할 수 있습니다, 파동 용접 기계, PCB 로더 & 풀기 완전한 DIP 어셈블리 생산 작업 흐름을 형성. 널리 소비자 전자, 가전, 전원 공급 보드,자동차 전자기기, 제어 회로 보드 조립 작업장
양면적 양면적 작동 설계: 두 줄의 운영자가 동시에 플러그인 작업을 수행 할 수 있으며 생산 효율성을 크게 향상시키고 두 개의 단면선에 비해 작업실 바닥 공간을 절약합니다.
전체 ESD 보호 시스템: 반 정적 벨트 + 반 정적 작업 벤치 + 지식 와이어, 전자 산업 반 정적 표준을 충족.
완전히 사용자 정의: 라인 길이, 높이, PCB 너비 범위, 조명 구성, 전원 소켓, 바플은 고객 작업실 레이아웃 및 생산 요구 사항에 따라 수정 할 수 있습니다.
매끄러운 속도 조정: 연속 변속 속도, 다른 생산 비트 적응.
간편한 유지보수: 모듈형 조립 구조, 일상 검사, 부품 교체 및 작업실 생산 레이아웃을 재배치 할 때 이전에 편리합니다.
원활한 도킹: 파동 용접기, SMT 장비, PCB 처리 기계와 연결하여 자동 DIP 생산 라인을 만들 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 모델 | JP-DIP800-B |
| 표준 길이 | 3m / 4m / 6m (개정) |
| 작업 높이 | 750mm (앉아 작동) / 900~1100mm (일직 작동, 사용자 정의) |
| PCB 너비 범위 | 50mm ~ 300mm (조정 가능) |
| 전달 속도 | 0.1~5m/min, 단계없는 변동 속도 |
| 전원 공급 | AC220V 50/60Hz |
| 프레임 재료 | 6063-T5 알루미늄 합금 |
| 컨베이어 벨트 | 반 정적 녹색 PVC 벨트 |
| 벨트 표면 저항 | 106~109 Ω |
| 소음 | 작동 중 ≤60dB |
| 작업 온도 | 0 ~ 45°C |
가정용 기기 회로 보드, 스위치 전원 공급 장치, LED 드라이버 보드, 자동차 전자 제어 보드, 산업 제어기 PCB, 의료 전자 회로 보드보안 장비의 메인보드 및 다른 DIP 통공 조립 제품 생산.
우리는 완전한 비 표준 사용자 정의를 지원합니다. 우리의 엔지니어링 팀은 작업실 크기, PCB 차원, 생산 용량 요구 사항에 따라 레이아웃 도면, 3D 시뮬레이션을 할 수 있습니다.우리는 현장 설치 지침을 제공합니다, 운영 훈련 및 판매 후 유지 보수 서비스.
