제품 상세 정보:
|
|
| 원래 장소: | 선전 중국 |
|---|---|
| 브랜드 이름: | Kutede |
| 인증: | ISO9001:2008;RoHS |
| 모델 번호: | JS-AL2026-BL01 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지/길쌈된 부대/나무로 되는 케이스 깔판 |
| 배달 시간: | 보증금 수령 후 15-25일(수량에 따른 실제 리드타임) |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 500 세트 |
|
상세 정보 |
|||
| 프레임 재질: | 4040 산업용 알루미늄 프로파일(재질, 맞춤형 프로파일 사양) | 컨베이어 벨트: | 정전기 방지 PVC 벨트(정전기 방지, 색상 및 두께 맞춤 설정 가능) |
|---|---|---|---|
| 작업대 유형: | 범용 볼 롤러가 포함된 볼 이송 플레이트(작업 표면, 볼 크기 맞춤 설정 가능) | 전반적인 차원: | 맞춤형 길이 × 너비 × 높이(크기, 작업장 레이아웃에 따라 완전히 맞춤화됨) |
| 역 번호: | 맞춤형 작업 스테이션(수량, 조정 가능) | 부속품: | 비상 정지 버튼, 천공된 도구 걸이판, 조절 가능한 발 컵(액세서리, 옵션 추가 기능) |
| 애플리케이션: | 전자 / 가전 / 정밀 부품 조립 (응용, 맞춤형 레이아웃 설계) | ||
| 강조하다: | 볼 전송 판 조립 라인,4040 알루미늄 프로파일 사용자 지정 레이아웃,비상 정지 도구 매달림 보드 |
||
제품 설명

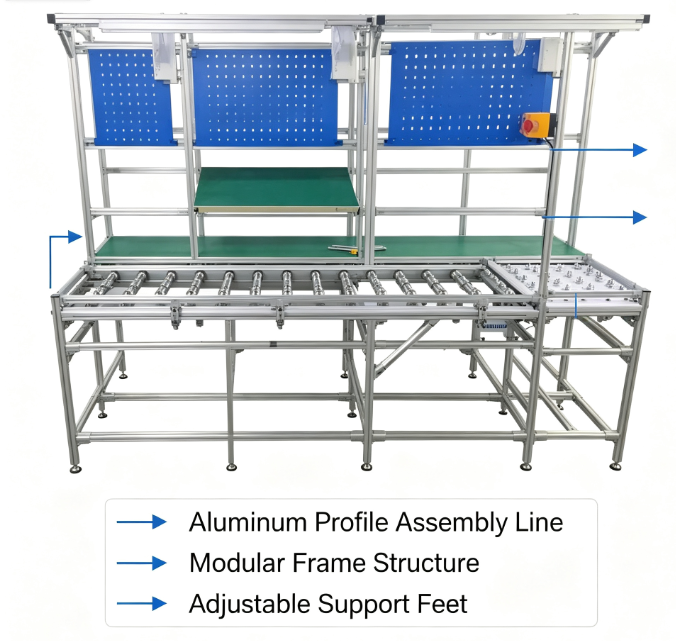

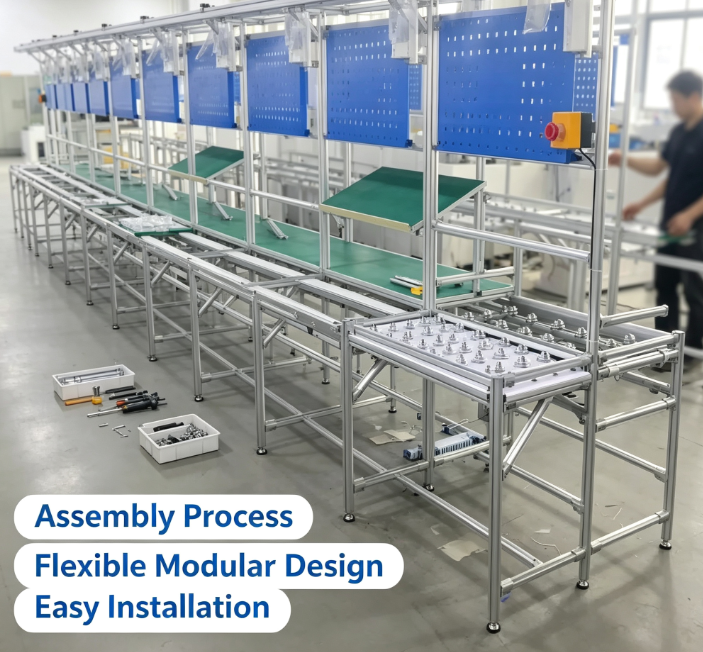

당사의 JS-AL2026-BL01 알루미늄 프로파일 볼 전송 조립 라인은 전자 제품, 소형 가전 제품 및 정밀 부품 조립 작업장을 위해 특별히 설계된 모듈식 수동 조립 작업대 시스템입니다.
전체 프레임 구조는 중장비 4040 산업용 압출 알루미늄 프로파일로 제작됩니다. 알루미늄 합금 소재는 높은 강성, 내식성, 녹 없음, 쉬운 절단 및 재조립이 특징입니다. 용접된 강철 프레임과 달리 알루미늄 프로파일 구조는 도장 처리가 필요하지 않습니다. 고객은 작업장 생산 요구 사항이 변경될 때 언제든지 생산 라인 레이아웃을 조정, 확장 또는 수정할 수 있습니다. 모든 연결부는 표준 알루미늄 프로파일 커넥터를 사용하여 안정적이고 신뢰할 수 있으며 특수 용접 장비 없이 쉽게 분해할 수 있습니다.

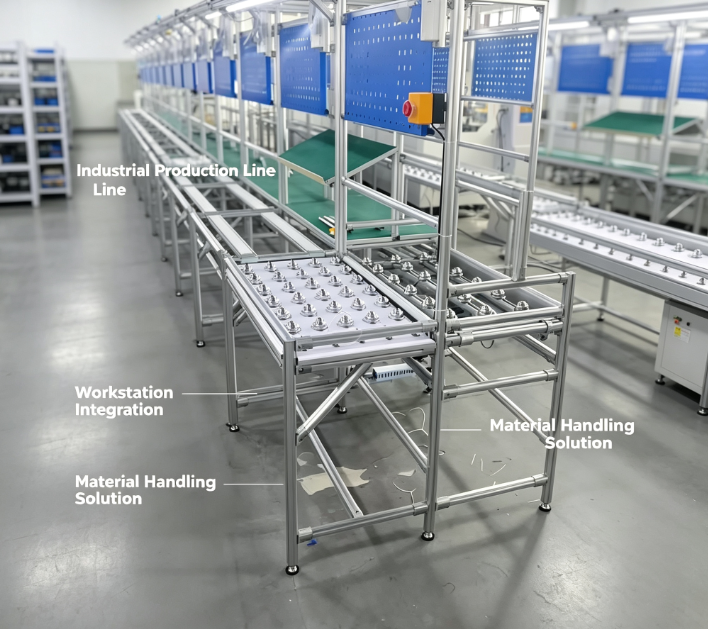

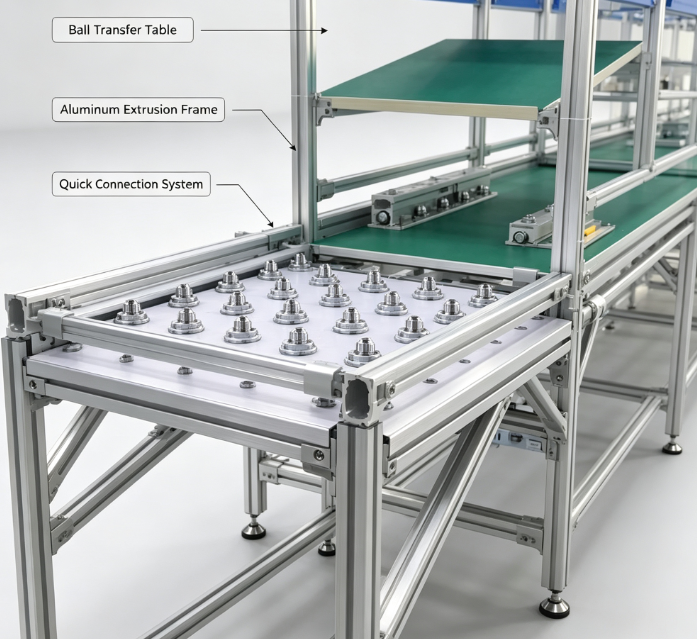

전면 로딩 스테이션은 강철판에 내장된 범용 볼 캐스터가 있는 볼 전송 테이블을 채택합니다. 범용 볼을 통해 작업물과 지그를 모든 방향으로 자유롭게 이동할 수 있으므로 작업자는 마찰 없이 제품을 쉽게 밀고 회전할 수 있습니다. 이 설계는 노동력을 크게 줄이고 완제품 표면 긁힘을 방지합니다. 볼 플레이트는 손상 시 별도로 교체할 수 있어 유지 보수 비용이 저렴합니다.
컨베이어 섹션에는 고품질 정전기 방지 녹색 PVC 컨베이어 벨트가 장착되어 있습니다. 벨트는 영구적인 정전기 방지 성능을 가지며 표면 저항은 10^6~10^9Ω 이내로 수동 조립 중에 발생하는 정전기를 지속적으로 방출할 수 있습니다. PCBA 보드, 칩, 센서 및 기타 민감한 전자 부품의 정전기 방전(ESD) 손상을 효과적으로 방지합니다. 벨트 표면은 내마모성, 미끄럼 방지, 내유성이 있으며 장시간 연속 작동 시에도 안정적으로 작동할 수 있습니다. 벨트 속도는 생산 택트 타임에 따라 가변 주파수 모터를 통해 0.1m/min에서 5m/min까지 조절할 수 있습니다.
각 작업 위치에는 수직 파란색 천공 백 패널이 장착되어 있습니다. 구멍 보드에는 공구 걸이, 부품 상자, 작업 지침 카드, 소켓 스트립 및 조명 기구를 걸 수 있습니다. 작업대 위의 경사진 녹색 정전기 방지 선반은 반제품 및 보조 도구를 배치하기 위해 예약되어 있어 데스크탑 공간을 절약합니다. 비상 정지 푸시 버튼 상자가 측면 업라이트에 장착되어 있습니다. 비정상 작동 시 빨간색 비상 정지 버튼을 누르면 즉시 전원이 차단되어 작업자와 장비의 안전을 보호합니다.
모든 지지 다리에는 나일론 조절식 발 컵이 장착되어 있습니다. 발 컵은 고르지 않은 지면을 보상하고 전체 생산 라인을 수평으로 안정적으로 유지하며 제품 취급 중 흔들림을 방지합니다.

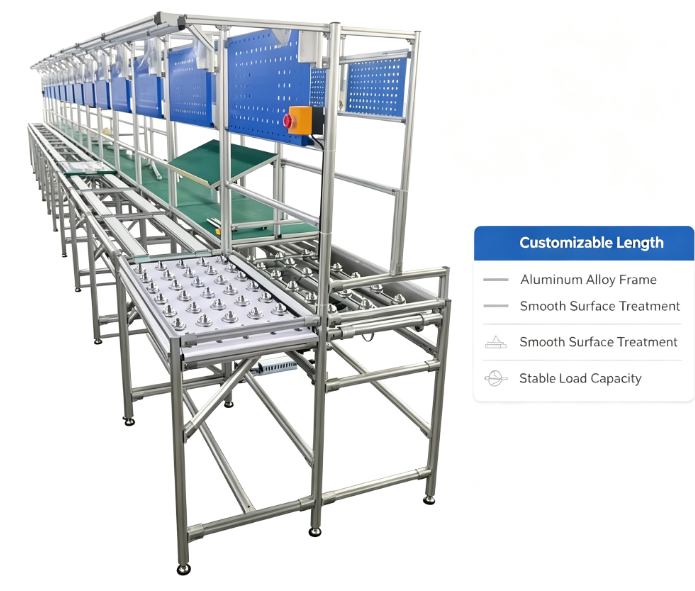

전체 길이, 라인 폭, 작업 높이, 작업 스테이션 수를 작업장 도면에 따라 수정할 수 있는 맞춤 설정 옵션을 완벽하게 사용할 수 있습니다. LED 튜브 조명, 멀티 소켓 전원 모듈, 정전기 방지 고무 매트, 재료 슬라이딩 랙, 측면 가드 플레이트, 장벽 없는 통로, ESD 접지 시스템 및 기타 액세서리를 추가할 수 있습니다. 생산 전에 CAD 도면을 지원합니다. 당사의 엔지니어링 팀은 제품 크기, 작업 흐름 및 공장 공간에 따라 레이아웃을 최적화합니다.
이 조립 작업대는 전자 제품 조립, 배터리 포장, 가전 제품 조립, 하드웨어 피팅 포장, 실험실 테스트 스테이션, 창고 분류 라인 및 기타 수동 생산 공정에 널리 적용됩니다. 당사는 계획 설계, 도면 확인, 생산, 현장 설치 안내 및 판매 후 기술 지원을 포함한 원스톱 서비스를 제공합니다.
볼 전송 라인은 조립 흐름 및 평면도에 맞춰 배치되며, 무료 도면에는 스테이션 길이, 볼 전송 플레이트 크기, 공구 보드 및 발 컵 위치가 표시됩니다. 표준 10미터 스테이션은 더 긴 라인으로 결합되며, 설치는 원격으로 위임됩니다.
동력 섹션은 기어드 모터 컨베이어 및 인버터 제어가 있는 가변 속도 컨베이어 제어를 사용하며, 수동 스테이션은 볼 전송 플레이트를 사용하여 자유롭게 이동합니다. 각 스테이션은 200kg 등급이며, 검사 지점에서 비트 모드 컨베이어 릴리스를 추가할 수 있습니다.
볼 전송 플레이트와 정전기 방지 벨트는 저소음 컨베이어 레벨에서 작동하며, 에너지 효율적인 모터 선택으로 낮은 전력 소비를 유지합니다. 유지 보수가 쉬운 컨베이어 설계는 벨트 장력 조절, 프레임 분해 없이 플레이트 교체 및 볼, 플레이트, 스위치에 대한 예비 부품 가용성을 제공합니다.
이 라인은 ISO 9001:2008 품질 시스템 하에 생산되며 RoHS 요구 사항을 충족하며, 감사용 재료 인증서 및 테스트 보고서가 발행됩니다. 12개월 보증은 프레임, 볼 전송 장치 및 전기 액세서리에 적용되며 원격 재배치 안내가 제공됩니다.
최소 주문 1세트, 맞춤형 1세트 및 OEM 컨베이어 라인 브랜딩이 가능합니다. 월 500세트 생산 능력으로 15-20일 배송, 요청 시 긴급 주문 지원. 자체 생산 라인에서 수출용 목재 케이스 포장 및 컨테이너 적재.
전자 조립 라인 수동 스테이션, 가전 제품 최종 조립, 정밀 부품 취급 및 배터리 생산 라인 작업 셀에 적용됩니다.
볼 전송 스테이션에는 LED 조명 조립 라인 바, 냉각 팬 작업대 옵션, 전원 소켓 스트립, 부품 상자 브래킷 및 4040 프로파일에 고정된 공구 걸이 레일이 제공됩니다. 작업 높이는 인체 공학적 조립 라인 자세를 위해 설정되며, 조절 가능한 높이 컨베이어 발 컵을 통해 조절됩니다.
스테이션 끝에는 안전 가드레일 컨베이어 프레임과 벨트 구동부 위의 반밀폐형 컨베이어 설계가 있으며, 벨트 입구의 핀치 포인트 보호 및 각 스테이션 그룹의 비상 정지 컨베이어 버튼이 있습니다. 린 튜브 연결 하드웨어는 측면 벤치를 연결하고, 롤러 트랙 호환성은 피드 랙을 포함하며, CE 인증 컨베이어 문서를 사용할 수 있습니다.
