제품 상세 정보:
|
|
| 원래 장소: | 심천, 중국 |
|---|---|
| 브랜드 이름: | Kutede |
| 인증: | ISO |
| 모델 번호: | CHT-CVP-600LD |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지/길쌈된 부대/나무로 되는 케이스 깔판 |
| 배달 시간: | 보증금을 받은 후 영업일 기준 15-25일(수량에 따른 실제 상황) |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 500 세트 |
|
상세 정보 |
|||
| 주요재료: | 두꺼운 판금 + 알루미늄 프로파일 프레임, 티타늄 강철 푸시 블레이드, 정전기 방지 PU 컨베이어 벨트 | 맞춤형 | 정전기 방지 벨트: | ESD 정전기 방지 컨베이어 벨트, 표면 저항 10^6~10^9Ω | 맞춤형 |
|---|---|---|---|
| 적용 가능한 PCB 두께: | 0.6mm~4.0mm | 맞춤형 | 작업 모드: | 스트레이트 스루/폴 플레이트 듀얼 모드 | 맞춤형 |
| 통신 프로토콜: | 표준 SMEMA 신호 | 맞춤형 | 전원공급장치: | 220V AC 단상 | 맞춤형 |
| PCB 크기 범위: | 80×50 ~ 510×460mm | 맞춤형 | ||
| 강조하다: | SMEMA 신호 PCB 로더 언로더,0.6-4.0mm 베어 보드 디스태커,ESD 벨트 10^6-10^9 옴 보호 |
||
제품 설명

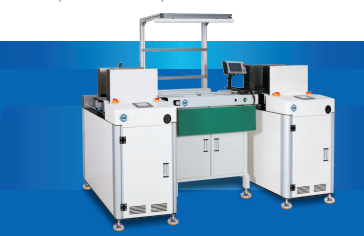

이 CHT-CVP-600LD 자동 낙하형 베어 보드 로더 및 언로더(PCB 디스태커라고도 함)는 SMT 생산 라인에 맞춰진 필수 자동화 장비입니다. 원자재 베어 PCB 보드의 자동 로딩 및 수신을 실현하여 수동 보드 공급 및 수집을 크게 대체하고 인건비를 절감하며 PCB 스크래치 오염 위험을 줄입니다.
이 기계는 Fuji 브랜드 버튼 조작 패널이 있는 PLC 자동 제어 시스템을 채택하여 작동이 간단하고 프로그램 논리가 안정적입니다. 본체는 두꺼운 판금 프레임 구조를 사용하여 견고하고 내구성이 뛰어나며 충격 저항이 우수하고 24시간 연속 작업장에서 장기간 사용할 수 있습니다. 두 가지 선택 가능한 작동 모드: 직통 모드 및 낙하 모드로, 사용자는 다른 생산 기술 및 PCB 유형에 따라 자유롭게 전환할 수 있습니다.
보드 푸시 블레이드는 티타늄 강철 재질로 만들어져 탄성이 강하고 변형되기 쉬우며, 적층된 베어 보드를 구리 포일 및 PCB 표면을 손상시키지 않고 부드럽게 분리할 수 있습니다. 표준 SMEMA 신호 통신을 지원하며 스크린 프린터, SMT 마운터, AOI 검사기 및 기타 상하류 SMT 장비와 원활하게 연결되어 전체 생산 라인의 완전 자동 연동을 실현합니다.
이 기계에는 정전기 방지 컨베이어 벨트가 장착되어 PCB 전송 중에 발생하는 정전기를 효과적으로 방출하고 회로 기판의 정전기 손상을 방지하여 민감한 전자 베어 보드 처리에 적합합니다.
소비재 전자, 자동차 전자, 통신 모듈, 전원 보드 SMT 조립 작업장에서 PCB 베어 보드 로딩 및 수집에 널리 사용됩니다. 기계 크기, 정전기 방지 등급, 센서 구성, 안전 보호 구조, 컨베이어 길이 및 기능 업그레이드에 대한 맞춤형 수정 지원.
로더 및 언로더 장치는 PCB 크기 범위, 매거진 사양 및 SMEMA 연결 지점에 맞춰지며, 인접한 SMT 기계와의 도킹 높이 및 신호 인터페이스를 보여주는 무료 도면을 제공합니다. 장치는 조립된 상태로 도착하며 전원 및 SMEMA 케이블을 연결하여 시운전됩니다.
인버터 제어 기어드 모터 컨베이어는 0.6~4.0mm 보드의 가변 속도 컨베이어 이송을 제공하며, 드라이브 모터 전력은 매거진 무게에 맞춰 설정됩니다. 낙하판 및 직통 모드는 라인과 동기화된 비트 모드 컨베이어 사이클로 실행됩니다.
장치 작동은 저소음 컨베이어 등급이며, 에너지 효율적인 모터는 교대 근무 시 낮은 전력 소비를 제공합니다. 유지보수가 쉬운 컨베이어 설계는 벨트 장력 조절, 빠른 벨트 교체 및 벨트, 센서, 푸셔 블레이드에 대한 예비 부품 가용성을 포함합니다.
이 기계는 ISO 품질 시스템 하에 표준 SMEMA 신호 인터페이스, 전기 선언 및 감사 및 통관을 위한 ESD 벨트 데이터를 제공하여 생산됩니다. 12개월 보증은 프레임, 드라이브, 센서 및 제어 보드를 포함합니다.
최소 주문 1세트, 맞춤형 1세트 및 OEM 컨베이어 라인 브랜딩 가능. 월 500세트 생산 능력으로 15-20일 배송 시간, 요청 시 단기 리드 타임 조립 라인 공급. 자체 생산 라인에서 수출용 목재 케이스 포장 및 컨테이너 적재.
전자 조립 라인의 입출구, 반도체 생산 라인 프린터 전후, SMT 셀의 배터리 생산 라인 테스트 영역 공급에 사용됩니다.
작업 측에는 LED 조명 조립 라인 바, 전원 소켓 스트립 및 매거진용 부품 빈 브래킷이 배치되어 있으며, 옵션으로 냉각 팬 작업대가 있습니다. 작업 높이는 인접한 컨베이어에 맞춰 인체 공학적인 조립 라인 인터페이스를 제공하며, 조절 가능한 높이의 컨베이어 발을 사용합니다.
매거진 리프트 및 푸셔 영역은 안전 가드레일 컨베이어 패널 및 끼임점 보호 커버로 보호되며, 벨트 위에는 반폐쇄형 컨베이어 설계가 적용되고 전면 패널에는 비상 정지 컨베이어 버튼이 있습니다. SMEMA 인터페이스 케이블링은 장치를 상하류 기계와 연결하며, ASRS 통합 참고 자료를 사용할 수 있습니다.
