Shenzhen Jingji Technology Co., Ltd.

더블 스피드 체인 컨베이어 라인, 작업장 자동 조립 생산 라인

제품 상세 정보:
원래 장소: 션젠 중국
브랜드 이름: Kutede
인증: ISO
모델 번호: JS-BS008
결제 및 배송 조건:
최소 주문 수량: 1세트
가격: 협상 가능
포장 세부 사항: 판지/길쌈된 부대/나무로 되는 케이스 깔판
배달 시간: 보증금을 받은 후 영업일 기준 15-25일(수량에 따른 실제 상황)
지불 조건: 티/티
공급 능력: 입 당 300sets
  • 상세 정보
  • 제품 설명

상세 정보

재료: 산업용 알루미늄 프로파일 프레임, 배속 체인, 정전기 방지 PVC 벨트 크기: 전체 길이 / 선폭 / 작업 높이 맞춤 설정 가능 (맞춤 설정 가능)
정전기 방지: 정전기 방지 녹색 측면 벨트 및 정전기 방지 배플, 표면 저항 10^6~10^9Ω 부하 용량: 팔레트당 맞춤 하중, 최대 옵션 200kg
속도: 0.5~15m/min, 주파수 변환기로 조정 가능 애플리케이션: 3C 전자, 가전, 신에너지 배터리 조립 워크샵
강조하다:

더블 스피드 체인 0.5-15m/분

,

팔레트당 200kg 적재 용량

,

정전기 방지 측면 벨트 배플 라인

제품 설명

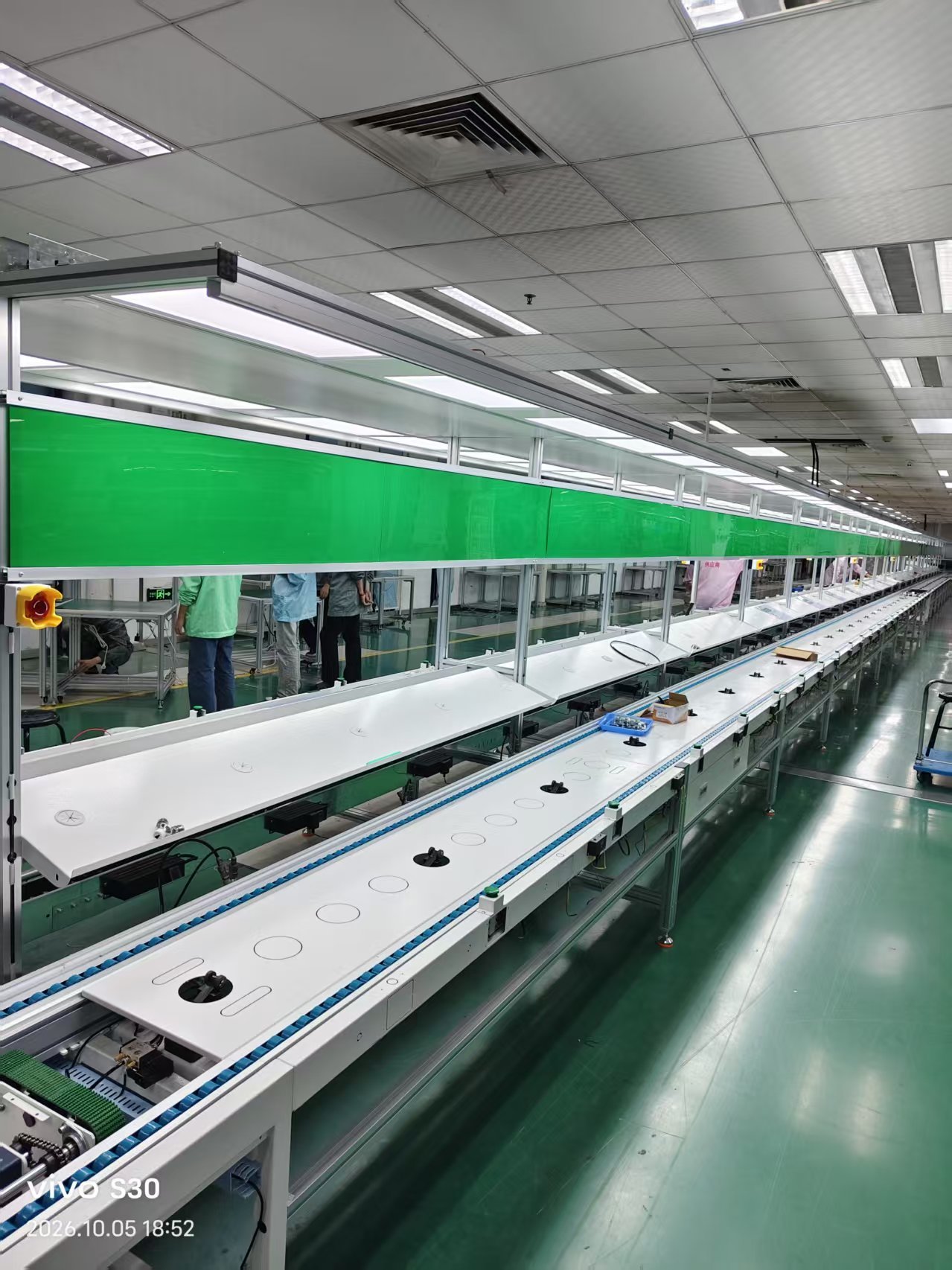

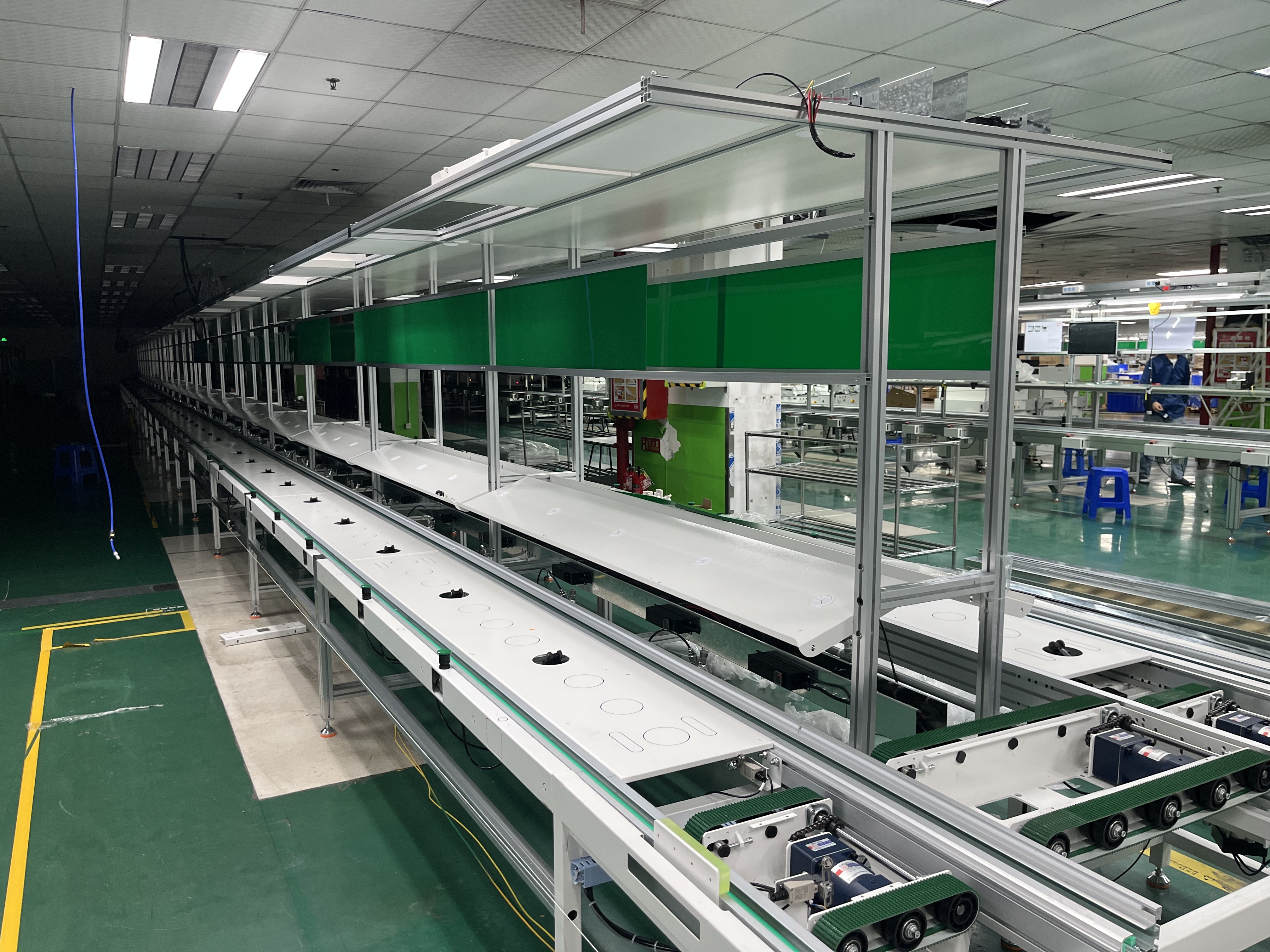

당사의 JS-BS008 이중 속도 체인 컨베이어 라인은 작업장 연속 제품 조립, 성능 테스트, 노화 번인, 완제품 순환 및 하역을 위해 특별히 설계된 널리 사용되는 비표준 자동 순환 조립 라인입니다. 메인 프레임은 견고하고 부식에 강하며 작업장 변경 시 조립 및 재배치가 용이한 중부하 산업용 알루미늄 프로파일 구조를 채택합니다. 컨베이어 코어는 이중 속도 체인(2.5배 속도비)이며, 작업물 팔레트는 체인 자체보다 더 빠르게 이동하고 마찰이 적으며 작동 소음이 낮으며 24시간 연속 생산에 안정적인 작동을 제공합니다.

라인 측면 표면에는 정전기 방지 녹색 벨트/정전기 방지 배플이 장착되어 정전기를 효과적으로 방출하고 정전기 방전으로 인한 전자 부품 손상을 방지하며 전자, 리튬 배터리, 가전 제품 및 3C 조립 작업장에 완벽합니다.

이 생산 라인은 직선형 또는 폐쇄 루프 순환형으로 제작될 수 있습니다. 공압 스톱퍼, 리프팅 이송기, 잭킹 회전 메커니즘, LED 작업장 조명, 전원 소켓, 공구 걸이, 정전기 방지 작업대, 안전 가드 레일과 같은 옵션 액세서리를 추가할 수 있습니다. 라인 폭, 총 길이, 작업 높이, 하중 용량, 작동 속도 모두 완전 맞춤 설정이 가능합니다.

주요 구조 분해

  1. 프레임: 산업용 알루미늄 프로파일, 표면 아노다이징 처리, 긁힘 방지, 쉬운 접합.
  2. 컨베이어 매체: 이중 속도 플라스틱 체인 + 금속 롤러, 속도비 2.5X.
  3. 측면 보호: 정전기 방지 녹색 PVC 벨트 / 정전기 방지 배플, 표면 저항 10^6~10^9 Ω.
  4. 구동 시스템: 기어 감속 모터, 주파수 변환기를 통한 속도 조절 가능.
  5. 제어 시스템: PLC + 센서 제어, 자동 정지, 위치 지정, 리프팅 및 이송.
  6. 작업 팔레트: 정전기 방지 팔레트, 제품 치수에 따른 맞춤형 크기.

현장 레이아웃 상담, 3D CAD 도면 설계, 생산, 공장 사전 테스트, 현장 설치, 시운전 및 애프터 서비스 유지 보수 등 전체 서비스를 제공합니다. 제품 크기, 무게 및 작업장 레이아웃을 보내주시면 맞춤형 솔루션을 제공해 드립니다.

라인 레이아웃 및 설치 서비스

이중 속도 체인 라인은 택트 시간, 팔레트 크기 및 스테이션 수를 중심으로 계획되며, 무료 도면은 루프 길이, 팔레트 복귀 경로, 작업 높이 및 제어 캐비닛 위치를 보여줍니다. 알루미늄 프로파일 프레임은 볼트로 고정되므로 스테이션은 설치 후 추가하거나 제거할 수 있으며 원격 시운전 지원이 제공됩니다.

속도, 구동 및 하중 구성

0.5 ~ 15m/min의 가변 속도 컨베이어 제어는 기어드 모터 컨베이어와 주파수 인버터 제어를 사용하며, 택트 시간 컨베이어 또는 비트 모드 컨베이어 사이클은 PLC 캐비닛에서 설정됩니다. 각 팔레트는 최대 200kg을 운반하며, 구동 모터 전력은 팔레트 수에 맞춰집니다.

작동, 유지 보수 및 에너지 사용

정전기 방지 측면 벨트와 배플은 라인을 저소음 컨베이어 수준으로 유지하며, 에너지 효율적인 모터는 낮은 전력 소비를 제공합니다. 유지 보수가 쉬운 컨베이어 설계는 체인 장력 조정, 팔레트 교체 및 체인 링크, 팔레트, 센서에 대한 예비 부품 가용성을 포함합니다.

인증, 보증 및 예비 부품

이 라인은 ISO 품질 시스템 하에 생산되며, 정전기 방지 벨트 저항 보고서 및 전기 선언이 제공됩니다. 12개월 보증은 프레임, 체인, 구동 모터 및 제어 캐비닛을 포함하며, 원격 튜닝 지원이 제공됩니다.

리드 타임, 주문 조건 및 포장

최소 주문 1세트, 1세트 맞춤 제작 및 OEM 컨베이어 라인 브랜딩 가능. 월 300세트 생산 능력으로 15-20일 배송, 요청 시 긴급 주문 지원. 자체 생산 라인에서 수출용 목재 케이스 포장 및 컨테이너 적재.

응용 및 산업 적합성

3C 전자 조립 라인 택트 생산, 가전 조립 라인 최종 조립, 신에너지 조립 라인 배터리 모듈 제작 및 반도체 생산 라인 팔레트 운송에 적합합니다.

작업대 및 인체 공학적 구성

각 스테이션은 LED 조명 조립 라인 바, 냉각 팬 작업대, 전원 소켓 스트립, 부품 상자 브래킷 및 공구 걸이 레일이 프로파일 프레임에 장착된 수동 셀로 제작됩니다. 작업 높이는 인체 공학적 조립 라인 자세에 맞춰져 있으며 조절 가능한 높이 컨베이어 발을 통해 조절할 수 있습니다.

안전 보호 및 라인 통합

체인 복귀 및 팔레트 경로는 안전 가드레일 컨베이어 패널과 반폐쇄형 컨베이어 설계로 덮여 있으며, 이송 끝에는 끼임 방지 보호 기능이 있고 PLC 캐비닛 및 각 스테이션 행에는 비상 정지 컨베이어 버튼이 있습니다. 이 라인은 SMEMA 인터페이스 배선, 측면 벤치용 린 튜브 연결을 제공하며 CE 인증 컨베이어 문서를 공급할 수 있습니다.
